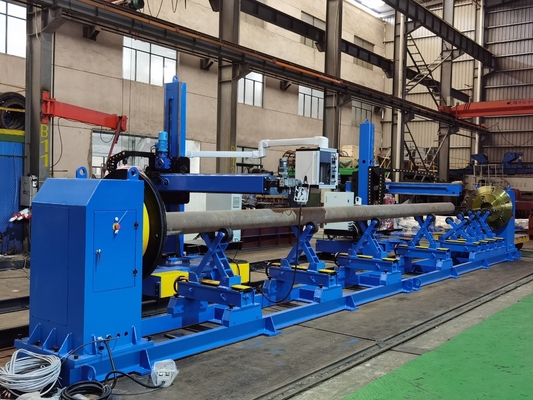

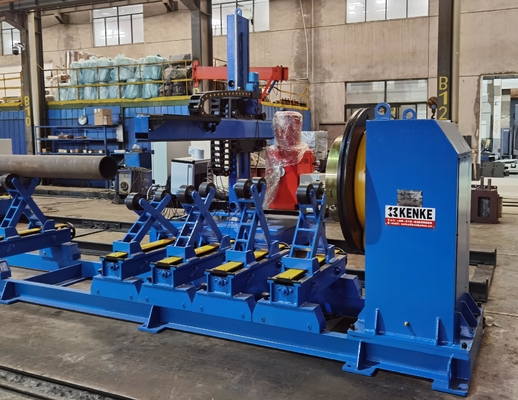

VFD TWB40 Pipe Welding Positioner Dengan 3 Jaw Chuck Dan Dual Support Rollers

Solusi Posisi Tugas Berat untuk Pengelasan Lingkaran Pipa

TWB40 adalah posisi pengelasan pipa berkinerja tinggi yang dirancang untuk memutar dan mengekstrak komponen silinder dengan tepat untuk operasi pengelasan lapisan lingkar.Ini mengintegrasikan headstock yang kuat, rol pendukung ganda yang dapat disesuaikan, dan roda sentris 3 rahang untuk penanganan pipa yang fleksibel dan aman.Positioner ini sangat cocok untuk aplikasi pengelasan TIG / MIG / MAG amperage tinggi pada kapal tekanan, pipa, dan komponen tabung panjang.

Struktur & Karakteristik

• Headstock dengan Slewing Drive:
  Drive putar utama terdiri dari motor AC + worm reducer. output gear C45 yang keras terlibat bantalan berputar yang dipasang pada bingkai dasar,memastikan efisiensi transmisi yang tinggi dan rotasi yang stabil.

• Sistem Rol Dual Support:
  Dua rol pendukung yang dapat disesuaikan disertakan, dengan roda baja pada balok yang ditinggikan secara manual.Jarak rol dan tinggi dapat diatur untuk menyesuaikan diameter kapal hingga 720 mm (atau 1150 mm dengan adaptor nozzle). Sebuah sekrup memimpin manual + sistem bogie memungkinkan posisi roller linier yang mulus.

• Kerangka dasar tugas berat:
  Dasar yang dilas dari baja profil dan plat tebal. antarmuka mesin menjamin keselarasan yang tepat dari headstock dan roller dukungan.

• 3-Jaw Self-Centered Chuck:
  Chuck standar memungkinkan penjepit cepat ujung pipa dalam kisaran diameter 100-500 mm. Dipasang melalui baut T ke meja berputar.

• Sistem kontrol:
  Dilengkapi dengan VFD (Variable Frequency Drive) untuk penyesuaian kecepatan tanpa langkah, dan kotak remote control kabel 6 meter untuk operasi jarak aman.

Spesifikasi Teknis

Keuntungan Utama

• Rotasi torsi tinggi untuk pipa berat

• Sistem dukungan roller serbaguna untuk benda kerja berukuran multi

• Chuck self-centering untuk pemasangan pipa cepat

• Kontrol rotasi yang sepenuhnya variabel

• Kompatibel dengan proses TIG/MIG/MAG

• Desain modular dan dapat dipertahankan
