Platform Angkat Tugas Berat Untuk Pengelasan Sambungan Lengan Pipa Diameter Besar

Platform angkat tugas berat untuk pengelasan jahitan longitudinal pipa diameter besar

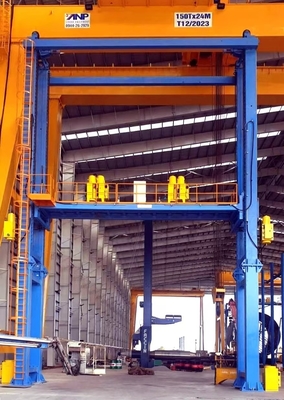

Platform pengelasan tipe gantry MH150 adalah sistem angkat kelas industri yang dirancang untuk pengelasan jahitan longitudinal (LS) presisi tinggi pada benda kerja silinder yang sangat besar seperti menara angin,kapal bertekananDengan stroke angkat maksimum 7500 mm dan bentang platform 15 m × 9,8 m, ia menawarkan kinerja yang kuat, kapasitas beban yang tinggi, dan sistem keselamatan operator yang andal.

Tinjauan Sistem

• Struktur:
  Sistem ini terdiri dari dua kolom vertikal (bagian atas dan bagian bawah), platform angkat, mekanisme angkat, modul slide bermotor dua sumbu, tangga keselamatan, dan sistem kontrol listrik lengkap.

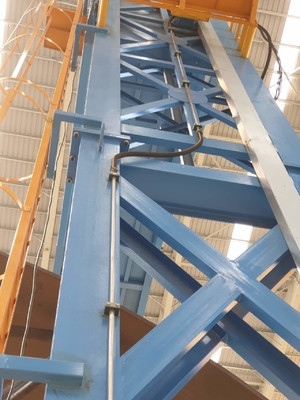

• Kolom:
  Dibangun dengan profil dan pelat las. Bagian atas mencakup jalur vertikal untuk perjalanan platform yang tepat ke atas / ke bawah. Desainnya memastikan kekakuan dan keseimbangan struktural yang sangat baik.

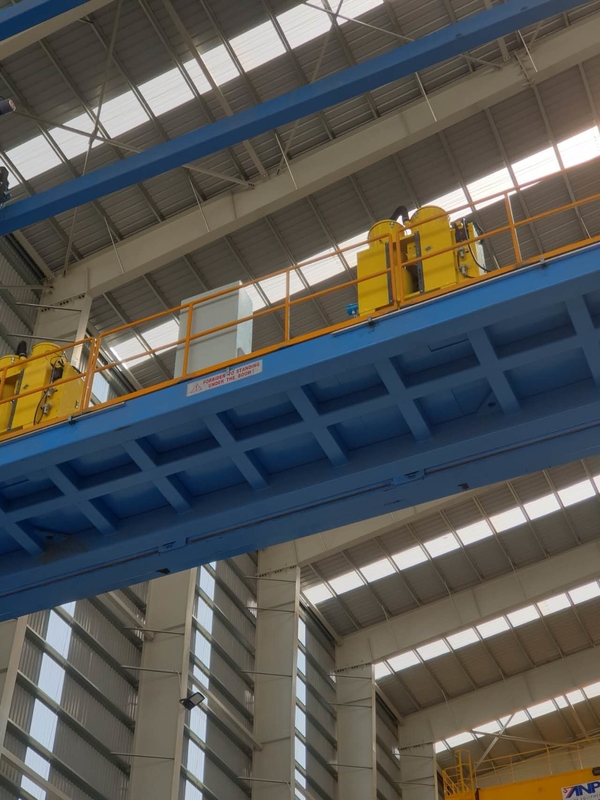

• Platform Angkat:
  Dibuat dari profil dan lempeng rangka las dengan lantai anti-slip dan tiga sisi guardrails.

  • Kereta panduan dengan enam set roda panduan yang disetel eksentrik.

  • Sistem penangguhan jatuh yang secara mekanis mengunci gerobak pada kegagalan rantai.

  • Dua unit slide bermotor (300 × 300 mm) untuk pemasangan obor las, dengan panduan linier rak dan pinion.

• Mekanisme Angkat:
  Menggunakan dual 3 kW AC rem motor dengan rantai & sprocket drive sistem, dilengkapi dengan counterweights untuk lancar dan stabil mengangkat.

Spesifikasi Teknis

Fitur Utama

• Motor angkat ganda dengan counterweight untuk gerakan vertikal yang mulus

• Struktur las berat, cocok untuk pipa besar dengan diameter hingga 15 m

• Set roda panduan anti drift yang dapat disesuaikan untuk panduan vertikal yang tepat

• Mekanisme keamanan terintegrasi untuk menghentikan jatuh

• Mekanisme geser dua sumbu untuk posisi obor las yang fleksibel

• Dirancang untuk memenuhi tugas terus-menerus (24/7) di lingkungan pesisir dengan kelembaban tinggi
